ПРИСТРІЙ ДЛЯ КОРЕКЦІЇ ПАЛИВОПОДАЧІ ДВИГУHА ВHУТРІШHЬОГО ЗГОРЯHHЯ

ОФІЦІЙНІ ВІДОМОСТІ

Винахід

оновлено 25.10.2018

Назва: ПРИСТРІЙ ДЛЯ КОРЕКЦІЇ ПАЛИВОПОДАЧІ ДВИГУHА ВHУТРІШHЬОГО ЗГОРЯHHЯ
Номер реєстрації: 28
Номер заявки: 2812351
Стан запису: Винаходи · код 2
Дата подання: 08 серпня 1979
Дата реєстрації: 30 листопада 1992
Дата публікації: Не оприлюднено
Класифікація: F02D1/00, G05D13/00

КОРОТКИЙ ОПИС

Реферат

Пристрій для корекції паливоподачі двигуна внутрішнього згоряння містить відцентровий вимірювач швидкості з муфтою, зв'язаною за допомогою двоплечего важеля з рейкою паливного насоса, плунжером масляного катаракта і з додатковою масою. З метою підвищення точності регулювання двоплечий важіль першим плечем приєднаний до рейки паливного насоса, другим - до плунжера масляного катаракта, а середньою точкою до муфти відцентрового вимірювача, а додаткова маса приєднана до другого плеча важеля.

Показати формулу

Формула изобретения 1. Устройство для коррекции топливоподачи двигателя внутреннего сгорания, содержащее центробежный измеритель скорости с муфтой, связанной при помощи двуплечего рычага с рейкой топливного насоса, плунжером масляного катаракта и с дополнительной массой, отличающееся тем, что, с целью повышения точности регулирования, двуплечий рычаг первым плечом подсоединен к рейке топливного насоса, вторым - к плунжеру масляного катаракта, а средней точкой к муфте центробежного измерителя, и дополнительная масса подсоединена ко второму плечу рычага. 2. Устройство по п. 1, отличающееся тем, что плунжер масляного катаракта выполнен в виде сильфона.

РИСУНКИ З ОФІЦІЙНОГО ОПИСУ

Технічні рисунки

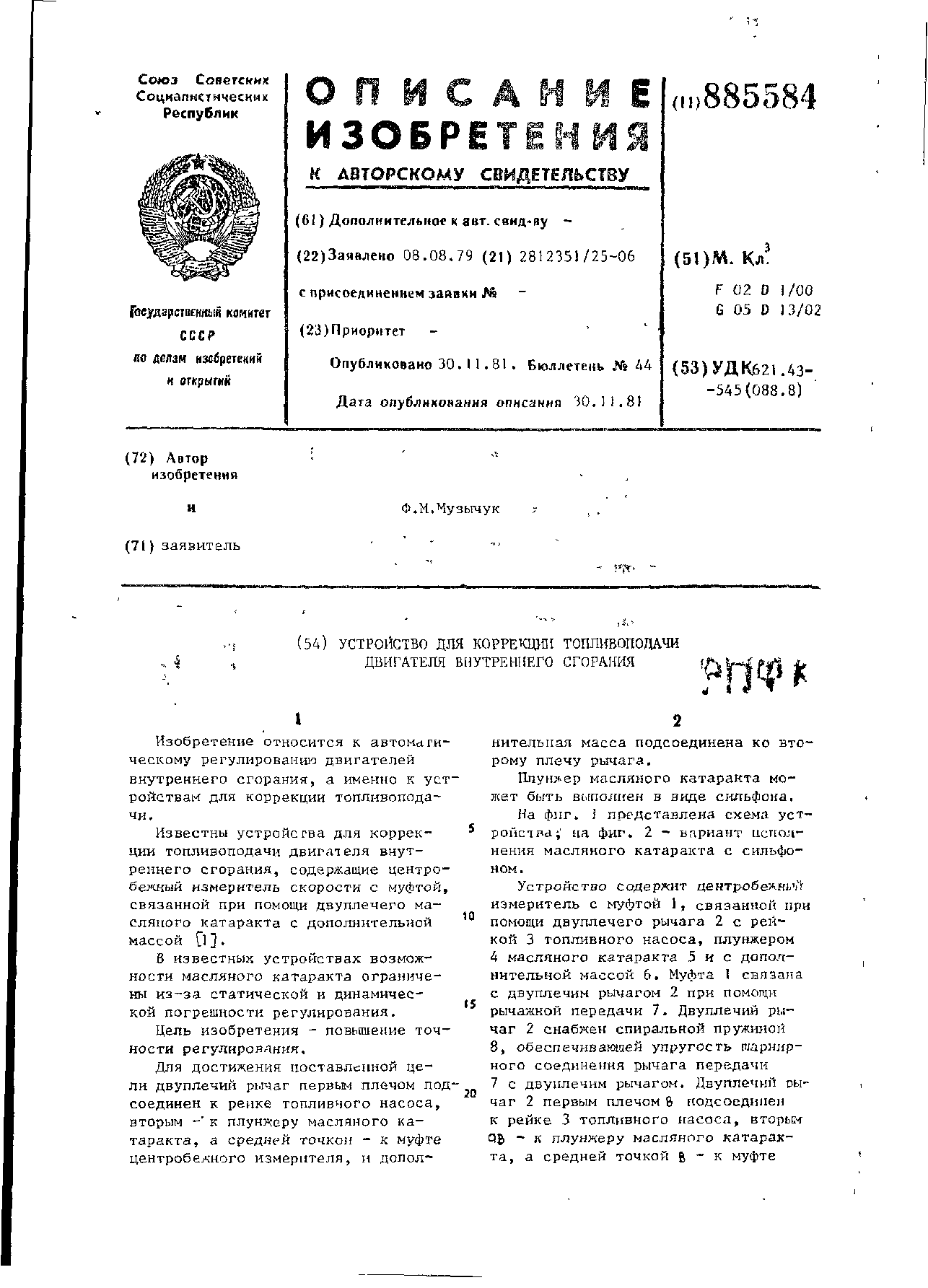

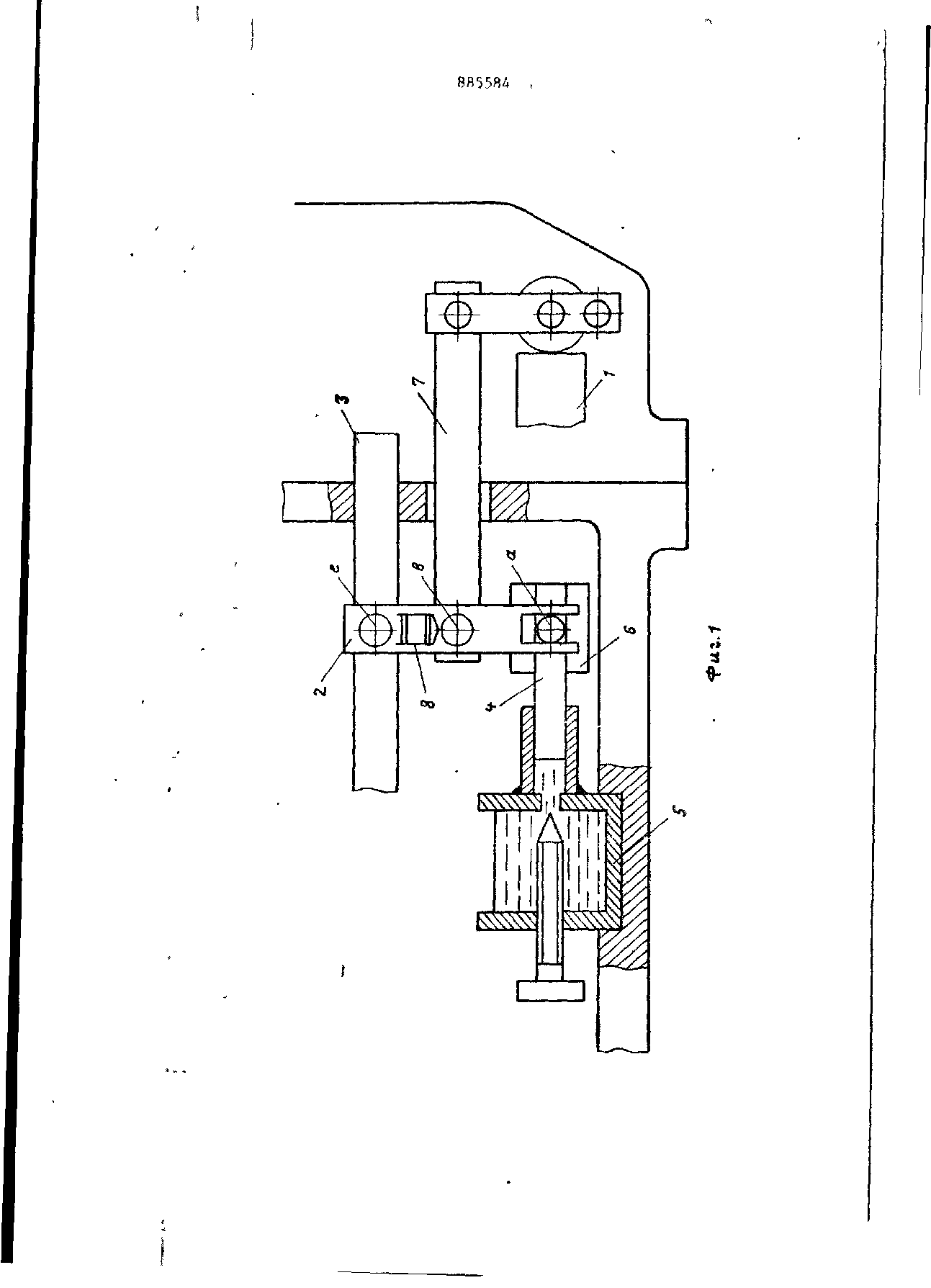

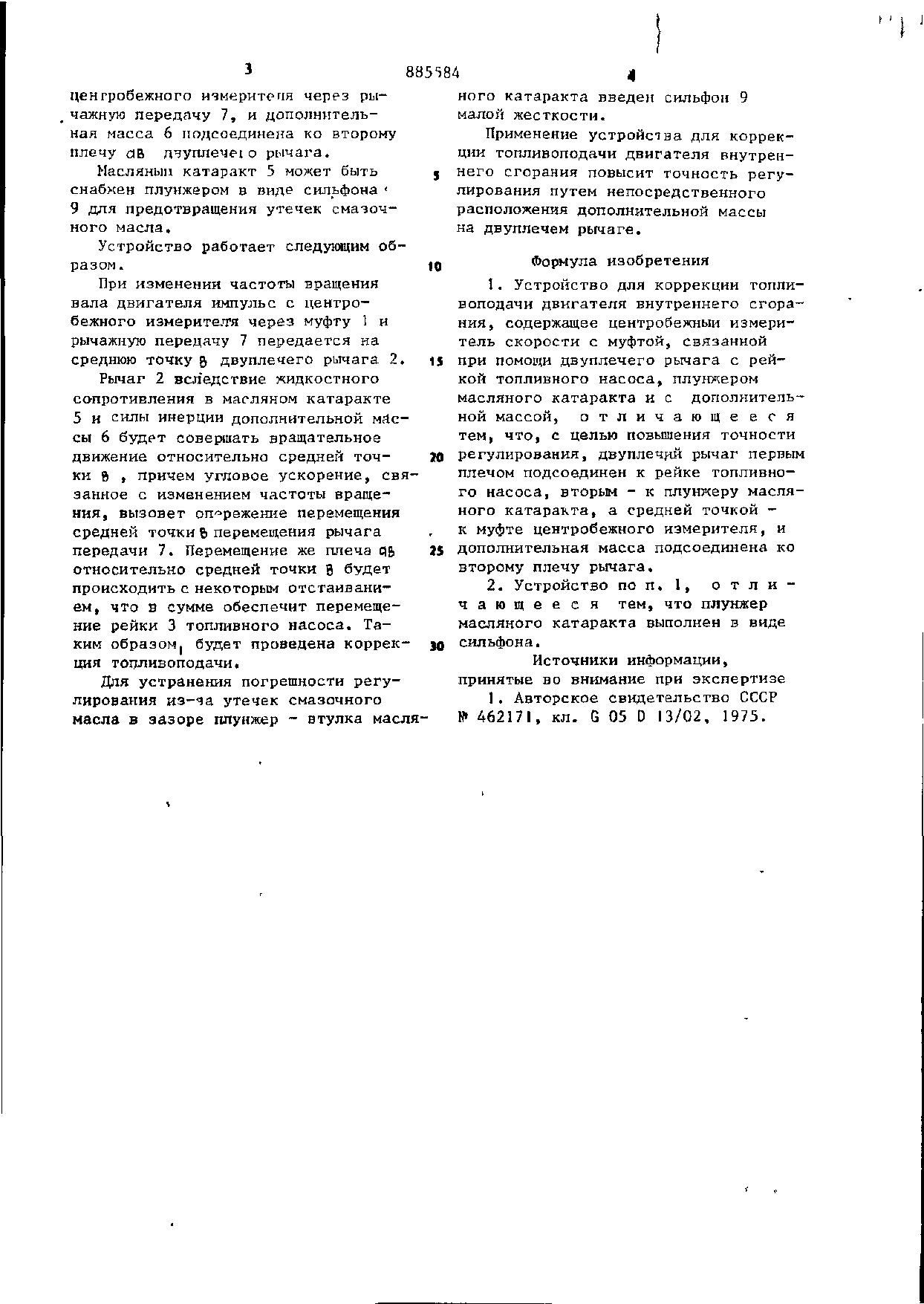

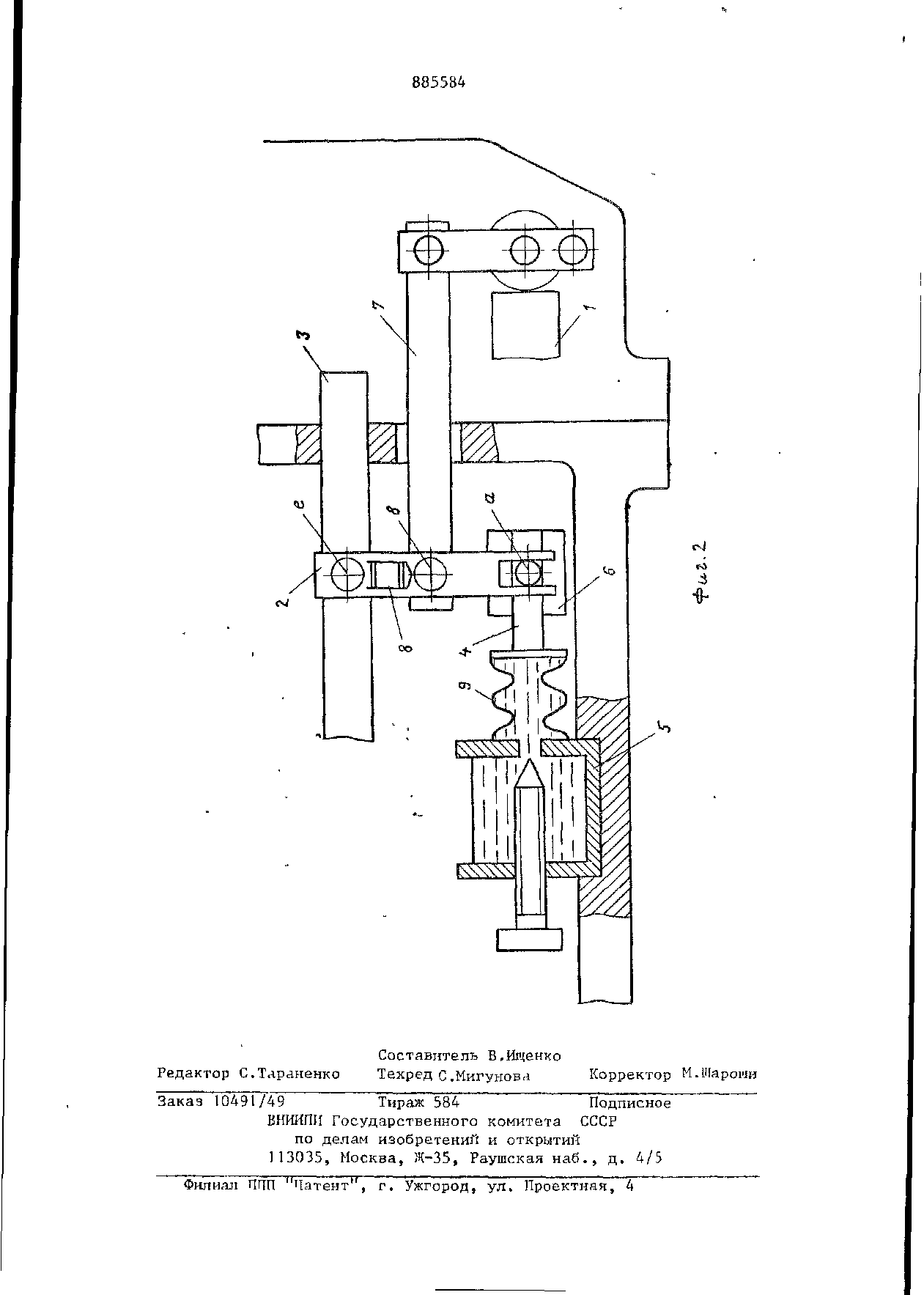

Винахід «ПРИСТРІЙ ДЛЯ КОРЕКЦІЇ ПАЛИВОПОДАЧІ ДВИГУHА ВHУТРІШHЬОГО ЗГОРЯHHЯ», патент №28 — зображення 1
