АПАРАТ ДЛЯ ВИЗНАЧЕННЯ СІРКОВОДНЮ, МЕРКАПТАНОВОЇ СІРКИ І СІРКООКСИДУ ВУГЛЕЦЮ В СКРАПЛЕНОМУ ГАЗІ

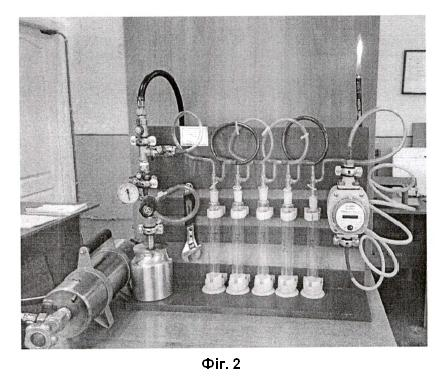

1. Апарат для визначення сірководню, меркаптанової сірки і сіркооксиду вуглецю в скрапленому газі, що містить пробовідбірник, поглинальні склянки Дрекселя, послідовно з'єднані полівінілхлоридними трубками, лічильник газу, який відрізняється тим, що додатково містить стійку Т-подібної форми, на якій розміщені та закріплені елементи конструкції. 2. Апарат за п. 1, який відрізняється тим, що додатково містить гнучкі тримачі поглинальних склянок Дрекселя до Т-подібної стійки. 3. Апарат за п. 1, який відрізняється тим, що додатково містить редуктор. 4. Апарат за п. 1, який відрізняється тим, що додатково містить манометр. 5. Апарат за п. 1, який відрізняється тим, що додатково містить муфту із полівінілхлоридною трубкою, трійник і два газові крани. 6. Апарат за п. 1, який відрізняється тим, що додатково містить пальник газовий типу "олівець". 7. Апарат за п. 1, який відрізняється тим, що додатково містить термоусадкові трубки. 8. Апарат за п. 1, який відрізняється тим, що додатково містить на Т-подібній стійці жорсткі тримачі лічильника газу, трійника, газових кранів, манометра, пальника газового типу "олівець".

Корисна модель належить до галузі "Наукові випробування та дослідження", зокрема лабораторного обладнання, і може бути використана для визначення фізико-хімічних показників у скрапленому газі в лабораторіях, що займаються випробуваннями і дослідженнями показників для оцінки відповідності згідно з вимогами стандартів. Відомо газові хроматографи, наприклад потоковий "Emerson 700 ΧΑ" чи стаціонарний "Кристалл 2000 Μ", які визначають до 12 компонентів газу, згідно з нормативними документами, але вони не визначають сірководень, меркаптанову сірку і сіркооксид вуглецю. Відомо спосіб розділення суміші газів з адсорбентами [патент на винахід UA 83109, G01N 30/00, В01D 53/00], але він не визначає сірководень, меркаптанову сірку і сіркооксид вуглецю. Найбільш близьким аналогом до корисної моделі, що заявляється, є "Система для поглинання сірководню, меркаптанової сірки і сіркооксиду вуглецю" [рисунок 1 "ДСТУ ГОСТ 22985:2018 Гази вуглеводневі скраплені. Метод визначення сірководню, меркаптанової сірки та сіркоокису вуглецю"], яка містить пробовідбірник, поглинальні склянки Дрекселя, послідовно з'єднані полівінілхлоридними трубками, лічильник газу. Недоліком відомої системи є відсутність технічного рішення - апарата, на якому це можна здійснити. Крім цього, недоліком відомої системи є: - небезпечність і незручність при проведенні випробувань, яка полягає в тому, що поглинальні склянки Дрекселя не закріплені і можуть легко переміщатися з можливою ймовірністю розбитися через значну кількість процедурних дій; - відсутність манометра для контролю тиску газу; - відсутність газового редуктора для регулювання тиску газу; - незручність заливання в склянки Дрекселя і виливання з них поглинальних розчинів для подальшого аналізу; - нестійкість всієї системи через з'єднання між собою склянок Дрекселя полівінілхлоридними трубками, які не закріплені і висять в повітрі, особливо коли виймати і вставляти корки в склянки при підготовці до лабораторного аналізу газу. Задача корисної моделі полягає в тому, щоб створити апарат для визначення сірководню, меркаптанової сірки і сіркооксиду вуглецю в скрапленому газі і забезпечити можливість достовірного і безпечного лабораторного аналізу скрапленого газу. Суть корисної моделі полягає у тому, що на Т-подібний стійці встановлено і закріплено: - п'ять поглинальних склянок Дрекселя, які фіксуються гнучкими тримачами і які з'єднуються послідовно між собою полівінілхлоридними трубками; - пробовідбірник з редуктором, який регулює тиск газу; - манометр, який вимірює тиск газу; - трійник для з'єднання манометра з краном і через гнучкі полівінілхлоридні трубки з поглинальними склянками Дрекселя, а також муфту з полівінілхлоридною трубкою; - лічильник газу; - пальник газовий типу "олівець". Технічний результат, який досягається при здійсненні корисної моделі, полягає в тому що: - Т-подібна стійка із встановленими і закріпленими на ній поглинальними склянками Дрекселя, пробовідбірником, редуктором, манометром, двома кранами, з'єднувальними полівінілхлоридними трубками, лічильником газу і пальником типу "олівець" дає можливість забезпечити подачу газу для лабораторного аналізу; - дає можливість зручно заливати в поглинальні склянки Дрекселя і виливати поглинальні тестові розчини для подальшого аналізу, після проходження через них нормованого об'єму газу; - дає можливість регулювання редуктором тиску газу, вимірювання тиску манометром, вимірювання лічильником газу об'єму, пропущеного через тестові розчини; - дає можливість переміщувати систему, за потреби, без необхідності її демонтувати і знову монтувати при проведенні наступного лабораторного аналізу; - дає можливість спалювати за допомогою пальника газового типу "олівець" і не викидати в атмосферу чи вентиляційну систему лабораторії газ після аналізу. Відомості, які підтверджують можливість здійснення корисної моделі, та робота її в статичному стані пояснюється кресленням на фіг. 1, полягають в наступному. Конструктивно апарат для визначення сірководню, меркаптанової сірки і сіркооксиду вуглецю в скрапленому газі складається з п'яти поглинальних склянок Дрекселя 1, встановлених і закріплених на Т-подібній стійці 14, гнучких тримачів 11 поглинальних склянок Дрекселя, пробовідбірника 2, з'єднувальних полівінілхлоридних трубок 3, газового редуктора 5, манометра 6, трубки з муфтою 7 для подачі стисненого повітря при контролі герметичності перед проведенням аналізу газу, газового крана 8, трійника 9, газового крану 10 для подачі газу в склянки Дрекселя, лічильника газу 4, пальника типу "олівець" 12 і з'єднувальної трубки 13. Перед проведенням лабораторного аналізу скрапленого газу проводиться контроль герметичності корисної моделі стисненим повітрям через муфту 7, кран 8 і трійник 9, при цьому в склянки Дрекселя попередньо налито стандартні тестові розчини. При герметичному апараті в поглинальних склянках Дрекселя послідовно появляються бульбашки, а лічильник газу вимірює і сигналізує про достатню герметичність. Після контрою герметичності, кран 8 закривається, а кран редуктора 5 і кран 10 відкриваються і газ з пробовідбірника 2 подається послідовно в поглинальні склянки Дрекселя 11 з стандартними тестовими розчинами, що спостерігається за появою бульбашок, далі газ через лічильник газу 4, з'єднувальну полівінілхлоридну трубку 13 подається на пальник типу "олівець", при цьому газ запалюється і таким чином контролюється робота корисної моделі. Об'єм газу, який необхідно пропустити через тестові розчини згідно зі стандартною методикою, вимірюється лічильником газу. Тестові розчини у поглинальних склянках Дрекселя, після пропускання через нормований об'єм газу, аналізуються і визначається вміст сірководню, меркаптанової сірки і сіркооксиду вуглецю. Пропонована корисна модель забезпечує можливість достовірного і безпечного лабораторного аналізу скрапленого газу, зокрема визначення в ньому сірководню, меркаптанової сірки і сіркооксиду вуглецю. На фіг. 2 показано один із варіантів практичної реалізації технічного рішення корисної моделі в дії.
