ЕНЕРГОЗБЕРІГАЮЧА ВЕНТИЛЬОВАНА ФАСАДНА СИСТЕМА ДЕКОРАТИВНОГО ОЗДОБЛЕННЯ Й УТЕПЛЕННЯ БУДІВЕЛЬ

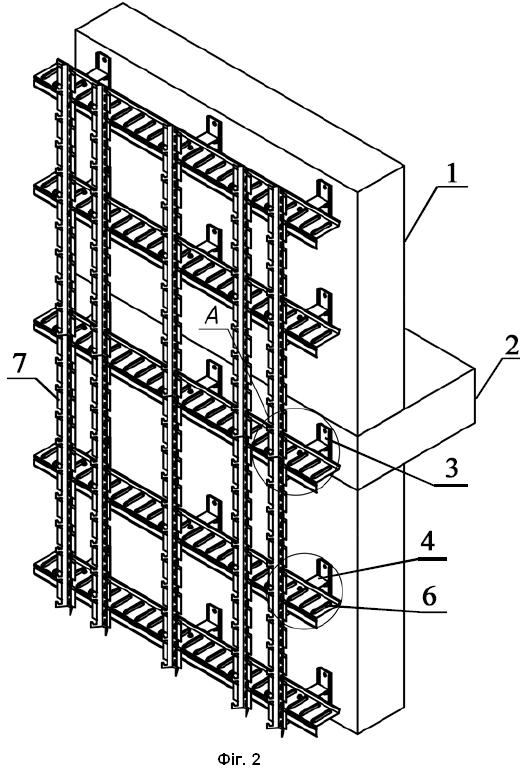

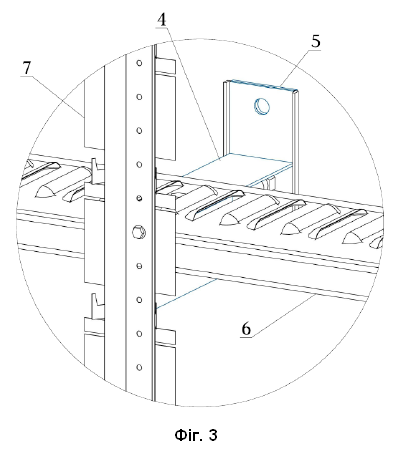

Енергозберігаюча вентильована фасадна система для декоративного оздоблення та утеплення будівель, яка містить несучі консолі для кріплення в торці залізобетонного перекриття й опорні консолі для кріплення до зовнішніх стінок будівлі, горизонтальні профілі, що закріплені на консолях, і вертикальні стійки для закріплення на них облицювальних елементів, яка відрізняється тим, що несучі консолі розміщені на кожному міжповерховому перекритті за периметром фасаду будівлі та зафіксовані до нього механічними анкерами, а опорні консолі розміщені на зовнішніх стінках будівлі та зафіксовані до них фасадними анкерами; горизонтальні профілі, які кріпляться до консолей, закріплені до несучих консолей на різній відстані від стіни будівлі залежно від запланованого типу утеплюючих елементів; на горизонтальному профілі виконані поперечні елементи жорсткості з утворенням отворів для покращеного вентилювання; елементи жорсткості виконані групами попарно з постійним кроком і відвернутими отворами один від одного; для облицювання фасаду використовуються як бетонні камені, так і керамічні; вертикальні стійки закріплені на горизонтальних профілях, причому до несучих консолей стійки закріплені саморізами через виконані в них отвори, а до опорних консолей стійки закріплені саморізами через виконані в них пази; пази призначені для створення рухомого з'єднання між стійкою та горизонтальними профілями, до яких вона кріпиться; стійки виконані у вигляді трапецієподібних профілів з подвійними гачками, що розміщені з можливістю утворення горизонтальних поясів для підвішування на кожному з них одного шару облицювальних елементів, причому на останніх з внутрішнього боку виконані пази за розмірами, що дають можливість фіксації в них гачків трапецієподібних профілів за рахунок пружних властивостей матеріалу, з якого виконані останні.

Корисна модель належить до галузі будівництва, зокрема стосується систем навісних вентильованих фасадів для зовнішнього облицювання будівель з метою утеплення та поліпшення їх зовнішнього вигляду. Відома система кріплення вентильованих навісних фасадів, яка містить опорні елементи для кріплення в торці залізобетонного перекриття, систему горизонтальних та вертикальних несучих профілів, що закріплені на опорних елементах і несучі профілі для закріплення на них облицювальних елементів, в якій опорні елементи розміщені на кожному міжповерховому перекритті за периметром фасаду будинку (див. патент України на корисну модель № 124507, МПК E04B 2/56, 2018 р.). Однак, дана система кріплення вентильованих навісних фасадів зумовлює кріплення їх опорних профілів лише на міжповерхові перекриття будинку, що може призвести до технічних складнощів у разі виготовлення зовнішніх стін з малою несучою здатністю, та не дозволяє встановлення системи кріплення вентильованих навісних фасадів безпосередньо на зовнішній стінці будівлі, виготовленій із піноблоків, пористих бетонів низької щільності, важких бетонів, туфа, ракушняка, пустотілих керамічних каменів (цегли), повнотілих цеглин (керамічних або силікатних) тощо. Крім того, конструкція кріплення панелей зовнішнього оздоблення будинку має більше елементів несучих профілів, що обумовлює її більшу металоємність та вагове навантаження на стіну. Все разом може також призвести до зниження терміну експлуатації змонтованого вентильованого навісного фасаду. Задачею заявленої корисної моделі є забезпечення можливості встановлення вентильованої фасадної системи на несучих конструкціях будинку, що мають підвищені властивості для протидії різного роду навантаженням у вигляді ваги та вітрових навантажень, а також зовнішніх стінках будівлі, виготовлених із піноблоків, пористих бетонів низької щільності, важких бетонів, туфа, ракушняка, пустотілих керамічних каменів (цегли), повнотілих цеглин (керамічних або силікатних) тощо з одночасним забезпеченням спрощеного монтажу облицювальних елементів, зменшення металоємності та вагового навантаження на стіну для подальшого її утримання в зібраному стані незалежно від вітрових навантажень, а також з поліпшеними вентиляційними властивостями. Поставлена задача вирішується за рахунок того, що в енергозберігаючій вентильованій фасадній системі для декоративного оздоблення та утеплення будівель, яка містить несучі консолі для кріплення в торці залізобетонного перекриття й опорні консолі для кріплення до зовнішніх стінок будівлі, горизонтальні профілі, що закріплені на консолях, і вертикальні стійки для закріплення на них облицювальних елементів, згідно з корисною моделлю, несучі консолі розміщені на кожному міжповерховому перекритті за периметром фасаду будівлі та зафіксовані до нього механічними анкерами, а опорні консолі розміщені на зовнішніх стінках будівлі та зафіксовані до них фасадними анкерами; горизонтальні профілі, які кріпляться до консолей, закріплені до несучих консолей на різній відстані від стіни будівлі залежно від запланованого типу утеплюючих елементів; на горизонтальному профілі виконані поперечні елементи жорсткості з утворенням отворів для покращеного вентилювання; елементи жорсткості виконані групами попарно з постійним кроком і відвернутими отворами один від одного; для облицювання фасаду використовуються як бетонні камені, так і керамічні; вертикальні стійки закріплені на горизонтальних профілях, причому до несучих консолей стійки закріплені саморізами через виконані в них отвори, а до опорних консолей стійки закріплені саморізами через виконані в них пази; пази призначені для створення рухомого з'єднання між стійкою та горизонтальними профілями, до яких вона кріпиться; стійки виконані у вигляді трапецієподібних профілів з подвійними гачками, що розміщені з можливістю утворення горизонтальних поясів для підвішування на кожному з них одного шару облицювальних елементів, причому на останніх з внутрішнього боку виконані пази за розмірами, що дають можливість фіксації в них гачків трапецієподібних профілів за рахунок пружних властивостей матеріалу, з якого виконані останні. Використання заявленої енергозберігаючої вентильованої фасадної система дозволяє забезпечити наступний технічний результат: - забезпечується можливість монтування вентильованої фасадної системи на будинку практично з будь-яким заповненням зовнішніх стін (піноблок, пористий бетон низької щільності, туф, ракушняк, цегла); - вентильована фасадна система захищає стіни будівлі від опадів, температурних перепадів, вітру та здатна протидіяти сильним сейсмічним умовам; - за рахунок використання горизонтального профіля з поперечними елементами жорсткості покращує його жорсткість, а утворені отвори покращують вентилювання та вентиляцію всієї системи; - за рахунок використання утеплюючих матеріалів забезпечується економія енергоресурсів на утримання будівлі до 40 %; - забезпечується спрощений монтаж облицювального каменю та подальше його утримання в зібраному стані незалежно від зовнішніх навантажень; - забезпечується можливість фіксації у пазах облицювальних елементів гачків трапецієподібних профілів за рахунок пружних властивостей матеріалу, з якого виконані останні; - не потребує витрат у продовж всього терміну експлуатації; - через використання антикорозійних матеріалів на всіх металевих елементах системи розрахунковий термін її експлуатації становить 100 років; - забезпечується можливість ремонтопридатності, в тому числі локального ремонту; - забезпечується можливість використання як облицювальних елементів різних видів матеріалів, наприклад, бетон, кераміка тощо. На фіг. 1 зображений загальний вигляд фрагменту стіни будинку з встановленою вентильованою фасадною системою, утеплювачем та облицюванням; на фіг. 2 зображений етап монтажу вентильованої фасадної системи з встановленими опорними та несучими консолями, горизонтальними профілями та вертикальними стійками; на фіг. 3 - збільшене зображення А на фіг. 2. Вентильована фасадна система містить встановлені на міжповерхових перекриттях 1 та стінах 2 будинку несучі консолі 3 та опорні консолі 4. Консолі кріпляться до стін і міжповерхових перекриттів через термоізолюючі прокладки 5 для запобігання тепловим втратам через консолі. До консолей, на відстань, визначену товщиною майбутнього утеплюючого шару, кріпляться горизонтальні профілі 6, до яких кріпляться вертикальні стійки 7. Несучі консолі 3 встановлені вздовж зовнішнього периметру міжповерхових перекриттів 1 за допомогою механічних анкерів на термоізолюючих прокладках 5. Опорні консолі 4 встановлені за поверхнею зовнішніх стін за допомогою пластикових анкерів на термоізолюючих прокладках 5. Горизонтальні профілі 6 та вертикальні стійки 7 зафіксовані за допомогою фіксуючих елементів, наприклад саморізів. Для фіксації вертикальних профілів між собою використовуються нержавіючі заклепки. Стіни будинку облицьовують шаром утеплювача 9, після монтажу горизонтальних профілів, а зовнішній фасад утворюється облицювальними елементами 10. Монтаж облицювальних елементів 10 починають з першого поверху будинку. Своє місце на гачках стійки облицювальний елемент знаходить за рахунок пружних властивостей матеріалу, з якого вони зроблені, при цьому монтажник рукою проводить регулюючі дії для знаходження цього положення.
