ПОВОРОТНИЙ СТІЛ З ЕЛЕКТРОПРИВОДАМИ ДЛЯ ФРЕЗЕРНОГО ВЕРСТАТА

Поворотний стіл для фрезерного верстата, який відрізняється тим, що оснащений електроприводами для обертання на 360° та нахилу на ±45° у дві сторони, при цьому конструкція стола інтегрується з числовим програмним керуванням верстата.

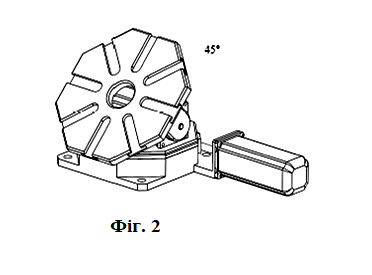

Корисна модель належить до галузі машинобудування, а саме стосується допоміжних пристроїв фрезерних верстатів, і може бути використана при модернізації універсальних горизонтально-фрезерних верстатів типу 6P12 з метою розширення їх функціональних можливостей. Відомі поворотні столи, що застосовуються у верстатобудуванні для фрезерних операцій, забезпечують лише обертання стола на 360°. Недоліком таких пристроїв є обмеженість у виконанні багатокоординатної обробки, що вимагає багаторазового переналагодження заготовки. Це призводить до втрати точності та зниження продуктивності. Найближчим аналогом є традиційні поворотні столи з механічним або ручним приводом, які використовуються на верстатах 6P12. Основним їхнім недоліком є відсутність можливості нахилу та автоматизованого керування. В основу корисної моделі поставлена задача створити універсальний поворотний стіл з електроприводами, що забезпечує не лише обертання на 360°, а й нахил на ±45° у дві сторони, та має можливість інтеграції з системою ЧПК верстата. Поставлена задача вирішується тим, що поворотний стіл для фрезерного верстата, згідно з корисною моделлю, оснащений електроприводами для обертання на 360° та нахилу на ±45° у дві сторони, при цьому конструкція стола інтегрується з числовим програмним керуванням верстата. У запропонованому поворотному столі для фрезерного верстата передбачено електроприводи для двох ступенів свободи - обертання та нахилу. Це дозволяє поєднувати різні рухи під час обробки, забезпечуючи формування складних криволінійних поверхонь. Стіл може комплектуватися 4 варіантами електродвигунів, потужність яких становить 1,2 кВт; 2,0 кВт; 2,5 кВт; 3,0 кВт. На фіг. 1 зображено загальний вигляд поворотного стола; на фіг. 2 зображення нахилу стола у 45°. Завдяки електроприводам забезпечується плавне регулювання швидкості та точності позиціювання. Інтеграція з системою ЧПК дає можливість автоматично змінювати положення заготовки під час виконання програми обробки. Застосування такого пристрою дозволяє: зменшити кількість переналагоджень заготовки; підвищити точність та якість обробки; розширити технологічні можливості верстата 6P12; виконувати складні просторові фрезерні операції без використання дорогих багатовісних оброблювальних центрів.
