ГВИНТОВИЙ РОБОЧИЙ ОРГАН ТРАНСПОРТЕРА-ЗМІШУВАЧА

Гвинтовий робочий орган транспортера-змішувача, що містить вал з гвинтом, який відрізняється тим, що гвинт виконано збірним з трьох лопатевих спіралей однакового зовнішнього діаметра та кроку, базову лопатеву спіраль з яких жорстко закріплено на валу, а дві інші виконано Г-подібної форми із внутрішніми суцільними циліндричними частинами та зовнішніми спіральними лопатевими частинами, крім того, спіралі Г-подібної форми розташовані з обох сторін базової лопатевої спіралі і внутрішніми поверхнями контактують з валом, а торцевими - з базовою лопатевою спіраллю, крім того, величина лопатей усіх спіралей є однаковою і становить половину величини від зазору між ними у кожній з них, крім того, спіралі Г-подібної форми на кінцях зафіксовано на валу кріпильними гвинтами з можливістю провертання відносно вала.

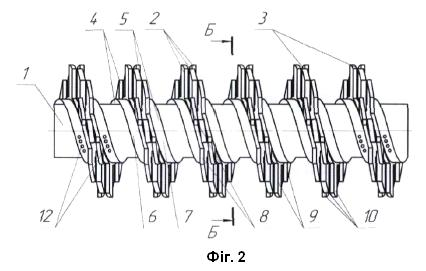

Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для транспортування та змішування матеріалів. Відомий шнек, який виконано у вигляді вала з гвинтом (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. Видавництво "Світ", Львів, 1993). Основний недолік відомого аналога - обмежені технологічні можливості при транспортуванні та змішуванні матеріалів. В основу корисної моделі поставлено задачу вдосконалення конструкції гвинтового робочого органу транспортера-змішувача, який має можливість підбору необхідної величини зазору між лопатями спіралей для інтенсифікації процесу транспортування або змішування матеріалів. Поставлена задача вирішується в Гвинтовому робочому органі транспортера-змішувача, що містить вал з гвинтом, згідно з корисною моделлю гвинт виконано збірним з трьох лопатевих спіралей однакового зовнішнього діаметра та кроку, базову лопатеву спіраль з яких жорстко закріплено на валу, а дві інші виконано Г-подібної форми із внутрішніми суцільними циліндричними частинами та зовнішніми спіральними лопатевими частинами, крім того, спіралі Г-подібної форми розташовані з обох сторін базової лопатевої спіралі і внутрішніми поверхнями контактують з валом, а торцевими - з базовою лопатевою спіраллю, крім того, величина лопатей усіх спіралей є однаковою і становить половину величини від зазору між ними у кожній з них, крім того, спіралі Г-подібної форми на кінцях зафіксовано на валу кріпильними гвинтами з можливістю провертання відносно вала. Гвинтовий робочий орган транспортера-змішувача зображено на фіг. 1 - вигляд для використання у режимі змішувача, на фіг. 1 - вигляд для використання у режимі транспортера, фіг. 3 - по А-А на фіг. 1, фіг. 4 - вигляд по Б-Б на фіг. 2. Гвинтовий робочий орган транспортера-змішувача виконано у вигляді вала 1 з гвинтом 2, який виконано збірним з базової лопатевої спіралі 3 та спіралей Г-подібної форми 4 і 5 із внутрішніми суцільними циліндричними частинами 6 і 7 та зовнішніми спіральними лопатевими частинами 8 і 9. Базова лопатева спіраль 3 та спіралі Г-подібної форми 4 і 5 є однаковими по зовнішньому діаметру та кроку, а величина лопатей 10 усіх спіралей є однакова і становить половину величини від зазору 11 між ними у кожній зі спіралей 3, 4 та 5. Базова лопатева спіраль 3 жорстко закріплена на валу 1, а спіралі Г-подібної форми 4 і 5 внутрішніми суцільними циліндричними частинами 6 і 7 розміщені на валу 1 з можливістю провертання відносно нього. Кінці суцільних циліндричних частин 6 і 7 спіралей Г-подібної форми 4 і 5 зафіксовано на валу 1 кріпильними гвинтами 12. Крім того, спіралі Г-подібної форми 4 і 5 торцевими поверхнями лопатевих частин 8 і 9 контактують з базовою лопатевою спіраллю 3. Працює гвинтовий робочий орган транспортера-змішувача у режимі транспортера або змішувача. У режимі транспортера базову лопатеву спіраль 3 та спіралі Г-подібної форми 4 і 5 розташовують і закріпляють на валу 1 гвинтами 12 одні відносно одних таким чином, щоб закрити зазор 11 на гвинті 2, що дозволяє матеріалу при потраплянні в робочу юну на гвинт 2 безперешкодно транспортуватися. У режимі змішувача базову лопатеву спіраль 3 та спіралі Г-подібної форми 4 і 5 розташовують і закріпляють на валу 1 гвинтами 12 одні відносно одних таким чином, щоб створити необхідний зазор 11 на гвинті 2. Далі матеріали для змішування подаються в робочу зону на гвинт 2 і за допомогою базової лопатевої спіралі 3 та спіралей Г-подібної форми 4 і 5 переміщаються в зону вивантаження. При переміщенні матеріали потрапляють в зазор між лопатями 11 базової лопатевої спіралі 3 та спіралей Г-подібної форми 4 і 5 й інтенсивно змішуються. При цьому для інтенсифікації змішування існує можливість здійснювати підбір необхідного зазору між лопатями базової лопатевої спіралі 3 та спіралей Г-подібної форми 4 і 5 шляхом провертання спіралей Г-подібної форми 4 і 5 відносно вала 1 з подальшою фіксацією її кінців на валу 1 кріпильними гвинтами 12. До переваг гвинтового робочого органу транспортера-змішувача належить можливість підбору необхідної величини зазору між лопатями спіралей для інтенсифікації процесу транспортування або змішування матеріалів.
