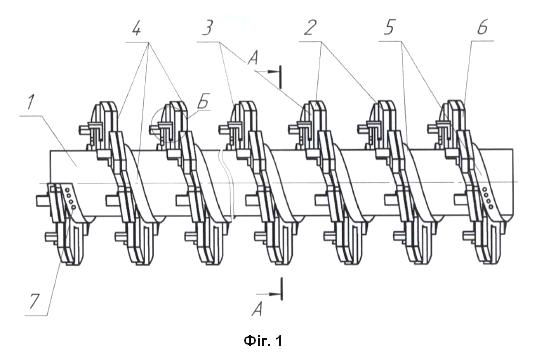

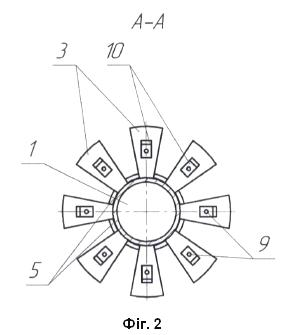

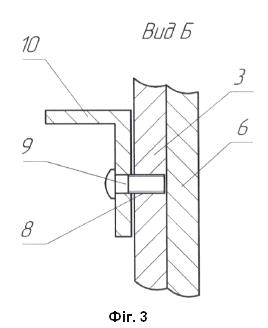

Гвинтовий робочий орган змішувача виконано у вигляді вала з гвинтом. При цьому гвинт виконано збірним з двох лопатевих спіралей однакового зовнішнього діаметра та кроку, нерухому лопатеву спіраль з яких жорстко закріплено на валу. Іншу, рухому - виконано із суцільною внутрішньою циліндричною частиною та лопатевою зовнішньою частиною, крім того рухома лопатева спіраль суцільною внутрішньою циліндричною частиною контактує з валом, а торцевою поверхнею лопатевої зовнішньої частини контактує з торцевою поверхнею нерухомої лопатевої спіралі. При цьому внутрішню циліндричну частину рухомої лопатевої спіралі на кінцях зафіксовано на валу гвинтами зміни положення з можливістю провертання відносно вала та нерухомої лопатевої спіралі. На торцевій поверхні нерухомої лопатевої спіралі, яка є протилежною до поверхні її контакту із рухомою лопатевою спіраллю, виконано кріпильні отвори, в яких з допомогою кріпильних гвинтів закріплено елементи Г-подібної форми з можливістю зміни їх положення відносно осі гвинта.
Показати формулу
Гвинтовий робочий орган змішувача, що виконаний у вигляді вала з гвинтом, який відрізняється тим, що гвинт виконано збірним з двох лопатевих спіралей однакового зовнішнього діаметра та кроку, нерухому лопатеву спіраль з яких жорстко закріплено на валу, а іншу, рухому - виконано із суцільною внутрішньою циліндричною частиною та лопатевою зовнішньою частиною, крім того рухома лопатева спіраль суцільною внутрішньою циліндричною частиною контактує з валом, а торцевою поверхнею лопатевої зовнішньої частини контактує з торцевою поверхнею нерухомої лопатевої спіралі, причому внутрішню циліндричну частину рухомої лопатевої спіралі на кінцях зафіксовано на валу гвинтами зміни положення з можливістю провертання відносно вала та нерухомої лопатевої спіралі, крім того на торцевій поверхні нерухомої лопатевої спіралі, яка є протилежною до поверхні її контакту із рухомою лопатевою спіраллю, виконано кріпильні отвори, в яких з допомогою кріпильних гвинтів закріплено елементи Г-подібної форми з можливістю зміни їх положення відносно осі гвинта.
ПОВНИЙ ОПИС
Опис винаходу або моделі
Показати повний текст
Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для транспортування та змішування матеріалів. Найближчим аналогом є шнек, який виконано у вигляді вала з гвинтом (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. - Львів: Видавництво "Світ", 1993). Основний недолік найближчого аналога - обмежені технологічні можливості при змішуванні матеріалів. Задачею корисної моделі є вдосконалення конструкції гвинтового робочого органу змішувача. Поставлена задача вирішується тим, що у гвинтовому робочому органі змішувача, який виконано у вигляді вала з гвинтом, згідно з корисною моделлю, гвинт виконано збірним з двох лопатевих спіралей однакового зовнішнього діаметра та кроку, нерухому лопатеву спіраль з яких жорстко закріплено на валу, а іншу, рухому - виконано із суцільною внутрішньою циліндричною частиною та лопатевою зовнішньою частиною, крім того рухома лопатева спіраль суцільною внутрішньою циліндричною частиною контактує з валом, а торцевою поверхнею лопатевої зовнішньої частини контактує з торцевою поверхнею нерухомої лопатевої спіралі, причому внутрішню циліндричну частину рухомої лопатевої спіралі на кінцях зафіксовано на валу гвинтами зміни положення з можливістю провертання відносно вала та нерухомої лопатевої спіралі, крім того на торцевій поверхні нерухомої лопатевої спіралі, яка є протилежною до поверхні її контакту із рухомою лопатевою спіраллю, виконано кріпильні отвори, в яких з допомогою кріпильних гвинтів закріплено елементи Г-подібної форми з можливістю зміни їх положення відносно осі гвинта. Гвинтовий робочий орган змішувача зображено на Фіг. 1 - головний вид, Фіг. 2 - по А-А на Фіг. 1, Фіг. 3 - вид Б на Фіг. 1. Гвинтовий робочий орган змішувача виконано у вигляді вала 1 з гвинтом 2, який виконано збірним з нерухомої лопатевої спіралі 3 та рухомої лопатевої спіралі 4 із суцільною внутрішньою циліндричною частиною 5 та лопатевою зовнішньою частиною 6. Рухома лопатева спіраль 4 суцільною внутрішньою циліндричною частиною 5 контактує з валом 1, а торцевою поверхнею лопатевої зовнішньої частини 6 контактує з торцевою поверхнею нерухомої лопатевої спіралі 3. Внутрішня циліндрична частина 5 рухомої лопатевої спіралі 4 на кінцях зафіксована на валу 1 гвинтами зміни положення 7 з можливістю провертання відносно вала 1 та нерухомої лопатевої спіралі 3. І на торцевій поверхні нерухомої лопатевої спіралі 3, яка є протилежною до поверхні її контакту із рухомою лопатевою спіраллю 4, виконано кріпильні отвори 8, в яких з допомогою кріпильних гвинтів 9 закріплено елементи Г-подібної форми 10 з можливістю зміни їх положення відносно осі гвинта 2. Працює гвинтовий робочий орган змішувача наступним чином. Матеріали для змішування подаються на зовнішню поверхню вала 1 і за допомогою гвинта 2, який виконано збірним з нерухомої лопатевої спіралі 3 та рухомої лопатевої спіралі 4, змішуються і переміщаються в зону вивантаження. При переміщенні матеріали потрапляють в отвори між лопатями нерухомої лопатевої спіралі 3 та рухомої лопатевої спіралі 4, й інтенсивно змішуються. При цьому для інтенсифікації змішування існує можливість здійснювати підбір необхідного зазору між лопатями нерухомої лопатевої спіралі 3 та рухомої лопатевої спіралі 4, шляхом провертання рухомої лопатевої спіралі 4 відносно вала 1 з подальшою фіксацією її кінців гвинтами зміни положення 7 на ньому, а також можливість зміни положення відносно осі гвинта 2 елементів Г-подібної форми 10 шляхом їх провертання на необхідну величину з подальшим закріпленням в кріпильних отворах 8 кріпильними гвинтами 9. До переваг гвинтового робочого органу змішувача належить можливість підбору необхідної величини зазору між лопатями нерухомої та рухомої спіралей і зміни положення відносно осі гвинта елементів Г-подібної форми закріплених на нерухомій лопатевій спіралі для інтенсифікації процесу змішування матеріалів.
