Дверна рама для захисних споруд цивільного захисту містить поріг, прикріплений до нижньої частини рами. Поріг складається з двох частин, одна з яких нерухомо прикріплена до дверної рами зварюванням. Інша виконана рухомою і знімною з можливістю встановлення у двох положеннях: у втопленому положенні врівень з підлогою та у висунутому положенні з фіксацією на рамі.
Показати формулу
1. Дверна рама для захисних споруд цивільного захисту, що містить поріг, прикріплений до нижньої частини рами, яка відрізняється тим, що поріг складається з двох частин, одна з яких нерухомо прикріплена до дверної рами зварюванням, а інша виконана рухомою і знімною з можливістю встановлення у двох положеннях: у втопленому положенні врівень з підлогою та у висунутому положенні з фіксацією на рамі. 2. Дверна рама за п. 1, яка відрізняється тим, що знімна частина порога виготовлена зі сталі. 3. Дверна рама за п. 1, яка відрізняється тим, що для фіксації знімної частини у висунутому положенні в рамі виконані різьбові отвори для болтового з'єднання.
ПОВНИЙ ОПИС
Опис винаходу або моделі
Показати повний текст

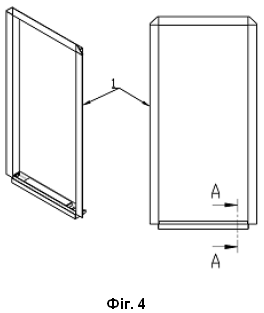

Корисна модель належить до галузі будівництва, а саме до конструкцій дверей, і може бути використана у спорудах цивільного захисту та спорудах подвійного призначення. У мирний час через дверні отвори таких споруд необхідно регулярно перевозити візки для палет, крісла колісні, ноші на колесах тощо, а в небезпечний період дверні отвори повинні бути захищені від впливу ударних хвиль. Відомі рішення застосовуються переважно у дверях, що забезпечують захист від пожежі або протягів. Наприклад, патент Великобританії № GB2216934A, "Draught seal", опубл. 18.10.1989, описує висувний ущільнювач дверей для протидії протягам. У патенті Іспанії № ES2129383T1, "Partition forming a draft-free fire barrier", опубл. 16.06.1999, розкрито перегородку з протипожежними бар'єрами для запобігання проникненню диму та протягів. Однак зазначені рішення не забезпечують передавання навантаження від ударної хвилі, що є обов'язковим для захисних, захисно-герметичних і герметичних дверей у спорудах цивільного захисту. Найближчим аналогом є патент США № US8857107B2, "Blast-resistant door system", опубл. 14.10.2014, який описує конструкцію дверей, здатних витримувати вибухові навантаження. Недоліком відомого рішення є відсутність спеціальної конструкції порога, що дозволяла б одночасно забезпечувати зручність повсякденного користування та захисні властивості при дії ударної хвилі. Задачею корисної моделі є створення дверної рами з порогом, яка забезпечує зручність експлуатації у повсякденному режимі та сприйняття і передавання ударного навантаження на раму у захисному режимі. Поставлена задача вирішується тим, що дверна рама для захисних споруд цивільного захисту містить поріг, прикріплений до нижньої частини рами, який складається з двох частин: одна нерухомо прикріплена зварюванням, а інша виконана знімною і встановлюється у двох положеннях. У втопленому положенні врівень з підлогою (повсякденний режим) забезпечується зручний проїзд візків, нош та крісел колісних. У висунутому положенні (захисний режим) знімна частина фіксується на рамі болтовим з'єднанням і сприймає ударне навантаження, передаючи його на дверну раму. Знімна частина порога виготовлена зі сталі, що забезпечує міцність і довговічність конструкції. Для її фіксації у висунутому положенні в рамі виконані різьбові отвори. Технічний результат, що досягається завдяки корисній моделі: - можливість роботи у двох режимах - повсякденному та захисному; - підвищення надійності захисту від впливу ударної хвилі; - зручність експлуатації в мирний час завдяки втопленому положенню порога; - простота монтажу й обслуговування завдяки болтовому з'єднанню. Корисна модель пояснюється кресленнями. На фіг. 1 зображено дверну раму 1 з порогом у повсякденному режимі, при якому знімна частина порога знаходиться у втопленому положенні 2 врівень з підлогою, що забезпечує вільний проїзд. На фіг. 2 показано розріз Б-Б порога у повсякденному режимі. На фіг. 3 зображено елемент дверної рами 1 із знімною частиною порога у втопленому положенні 2. На фіг. 4 зображено дверну раму 1 у захисному режимі, при якому знімна частина порога переведена у висунуте положення 3. На фіг. 5 показано розріз А-А порога у захисному режимі. На фіг. 6 зображено елемент дверної рами 1 із знімною частиною порога у висунутому положенні 3. У захисному режимі знімну частину порога виймають із втопленого положення 2, переводять у висунуте положення 3 та фіксують кріпильними елементами, що забезпечує сприйняття і передачу ударного навантаження на дверну раму 1. Таким чином, конструкція дверної рами для захисних споруд цивільного захисту забезпечує можливість експлуатації як у повсякденному режимі з вільним проїздом, так і в захисному режимі з підвищеною міцністю.
