СПОСІБ ВИГОТОВЛЕННЯ ЛОПАТЕЙ НА СПІРАЛЯХ ШНЕКІВ ЗА ДОПОМОГОЮ ФОРМОУТВОРЮЮЧОГО РОЛИКА

Спосіб виготовлення лопатей на спіралях шнеків за допомогою формоутворюючого ролика, при якому здійснюють виготовлення лопатей на спіралях шнеків за допомогою оправки, встановленої у приводі-патроні верстата та формоутворюючого ролика, який відрізняється тим, що на оправку, на якій розташовують формувальну втулку, встановлюють спіраль шнека, а оправку встановлюють у приводі-патроні верстата, причому на правій торцевій поверхні формувальної втулки періодично виконують заглиблення для загинання в них лопатей спіралі шнека, а на зовнішній поверхні спіралі шнека виконують розрізи для виготовлення лопатей, крім того на лівій торцевій поверхні формоутворюючого ролика виконують виступи аналогічного профілю, до профілю заглиблень на правій торцевій поверхні формувальної втулки, які відповідають формі лопатей, крім того формоутворюючий ролик встановлюють на втулці за допомогою шпоночного з'єднання з можливістю осьового зміщення на ній, а правою торцевою поверхнею його підпружинюють пружиною стиснення, яку іншим кінцем впирають у торцевий виступ втулки, крім того втулку встановлюють на валу з можливістю кругового обертання в підшипниковий опорі, яку застопорюють зовнішнім стопорним кільцем на втулці і внутрішнім стопорним кільцем на валу, крім того вал, на якому встановлюють втулку з формоутворюючим роликом, встановлюють в різцетримачі верстата, крім того виготовлення лопатей на спіралі шнека здійснюють шляхом введення формоутворюючого ролика у міжвитковий простір спіралі шнека і вмиканням в обертовий рух патрона верстата з оправкою, і у рух подачі різцетримача верстата з формоутворюючим роликом, що призводить до загинання лопатей у заглиблення формувальної втулки за допомогою виступів формоутворюючого ролика, який притискають пружиною стиснення через спіраль шнека до формувальної втулки і отримують його колове переміщення навколо центру.

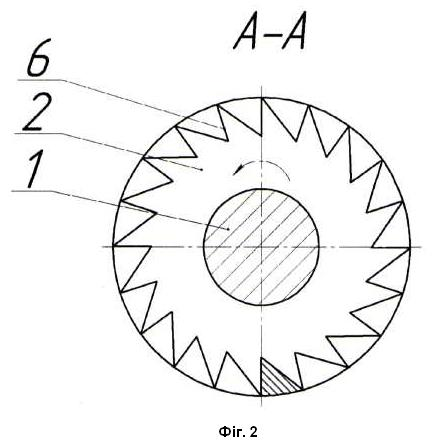

Корисна модель належить до галузі обробки металів тиском і може мати широке практичне використання в машинобудуванні при виробництві спіралей шнеків для транспортування та змішування матеріалів. Відомий спосіб виготовлення різнопрофільних спіралей шнеків, при якому здійснюють виготовлення різнопрофільних спіралей шнеків за допомогою оправки, встановленої в патроні верстата, та формоутворюючого ролика (Патент № 45677. Україна. "Спосіб виготовлення різнопрофільних спіралей шнеків" Васильків В.В. Бюл. № 4, 2002 p.). Основний недолік способу - обмежені технологічні можливості при виготовленні лопатей на спіралях шнеків. В основу корисної моделі поставлено задачу вдосконалення способу виготовлення лопатей на спіралях шнеків за допомогою формоутворюючого ролика. Поставлена задача вирішується тим, що у способі виготовлення лопатей на спіралях шнеків за допомогою формоутворюючого ролика, при якому здійснюють виготовлення лопатей на спіралях шнеків за допомогою оправки, встановленої у приводі - патроні верстата та формоутворюючого ролика, згідно з корисною моделлю, на оправку, на якій розташовують формувальну втулку, встановлюють спіраль шнека, а оправку встановлюють у приводі-патроні верстата, причому на правій торцевій поверхні формувальної втулки періодично виконують заглиблення для загинання в них лопатей спіралі шнека, а на зовнішній поверхні спіралі шнека виконують розрізи для виготовлення лопатей, крім того на лівій торцевій поверхні формоутворюючого ролика виконують виступи аналогічного профілю, до профілю заглиблень на правій торцевій поверхні формувальної втулки, які відповідають формі лопатей, крім того формоутворюючий ролик встановлюють на втулці за допомогою шпоночного з'єднання з можливістю осьового зміщення на ній, а правою торцевою поверхнею його підпружинюють пружиною стиснення, яку іншим кінцем впирають у торцевий виступ втулки, крім того втулку встановлюють на валу з можливістю кругового обертання в підшипниковий опорі, яку застопорюють зовнішнім стопорним кільцем на втулці і внутрішнім стопорним кільцем на валу, крім того вал, на якому встановлюють втулку з формоутворюючим роликом, встановлюють в різцетримачі верстата, крім того виготовлення лопатей на спіралі шнека здійснюють шляхом введення формоутворюючого ролика у міжвитковий простір спіралі шнека і вмиканням в обертовий рух патрона верстата з оправкою, і у рух подачі різцетримача верстата з формоутворюючим роликом, що призводить до загинання лопатей у заглиблення формувальної втулки за допомогою виступів формоутворюючого ролика, який притискають пружиною стиснення через спіраль шнека до формувальної втулки і отримують його колове переміщення навколо центру. Суть корисної моделі пояснюють креслення, на яких зображено: на Фіг. 1 - головний вид, Фіг. 2 - вид по А-А на Фіг. 1. На оправку 1, на якій розташовують формувальну втулку 2, встановлюють спіраль шнека 3, а оправку 1 встановлюють у патроні верстата 4. На правій торцевій поверхні 5 формувальної втулки 2 періодично виконують заглиблення 6 для загинання в них лопатей 7 спіралі шнека 3, а на зовнішній поверхні 8 спіралі шнека 3 виконують розрізи 9 для виготовлення лопатей 7. На лівій торцевій поверхні 10 формоутворюючого ролика 11 виконують виступи 12 аналогічного профілю, до профілю заглиблень 6, які виконані на правій торцевій поверхні 5 формувальної втулки 2, і які відповідають формі лопатей 7. Формоутворюючий ролик 11 встановлюють на втулці 13 з допомогою шпоночного з'єднання 14 з можливістю осьового зміщення на ній. Правою торцевою поверхнею 15 формоутворюючий ролик 11 підпружинюють пружиною стиснення 16, яку іншим кінцем впирають у торцевий виступ 17 втулки 13. Втулку 13 встановлюють на валу 18 з можливістю кругового обертання в підшипниковий опорі 19, яку застопорюють зовнішнім стопорним кільцем 20 на втулці 13 і внутрішнім стопорним кільцем 21 на валу 18. Вал 18, на якому встановлюють втулку 13 з формоутворюючим роликом 11, встановлюють в різцетримачі верстата 22. Виготовлення лопатей 7 на спіралі шнека 3 здійснюють шляхом введення формоутворюючого ролика 11 у міжвитковий простір спіралі шнека 3 і приведенням в обертовий рух патрона верстата 4 з оправкою 1, і у рух подачі різцетримача верстата 22 з формоутворюючим роликом 11. Це призводить до загинання лопатей 7 у заглиблення 6 формувальної втулки 2 за допомогою виступів 12 формоутворюючого ролика 11, який притискають пружиною стиснення 16 через спіраль шнека 3 до формувальної втулки 2 і отримують його колове переміщення навколо центру. Приклад виконання способу виготовлення лопатей на спіралях шнеків за допомогою формоутворюючого ролика відображено в таблиці. Таблиця Приклад виконання способу виготовлення лопатей на спіралях шнеків за допомогою формоутворюючого ролика№Частота обертання, оправки, об/хв.Повздовжня подача формоутворюючого ролика, мм/об.Діаметр оправки, ммВисота спіралі шнека, ммТовщина спіралі шнека, ммКут загину лопаті, град.110-300,830-5030-500,81-4527,5-251,035-7530-751,012-5036-201,540-10030-1001,515-5545-182,045-15030-1502,015-6554-153,050-25030-2503,015-75 До переваг запропонованого способу належить розширення технологічних можливостей при виготовленні лопатей на спіралях шнеків.
