СПОСІБ ВИГОТОВЛЕННЯ ЛОПАТЕВИХ НОЖІВ-ПОДРІБНЮВАЧІВ НА ГВИНТОВИХ ЗАГОТОВКАХ

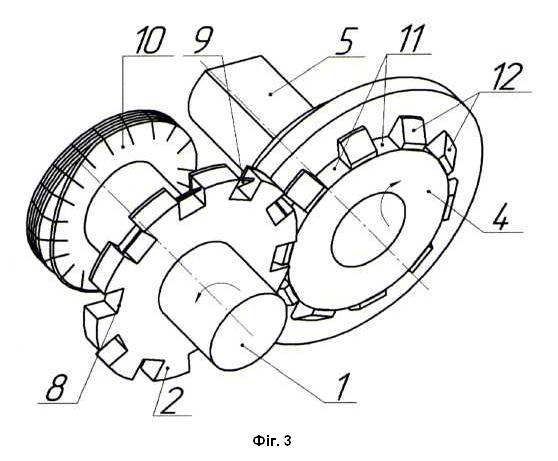

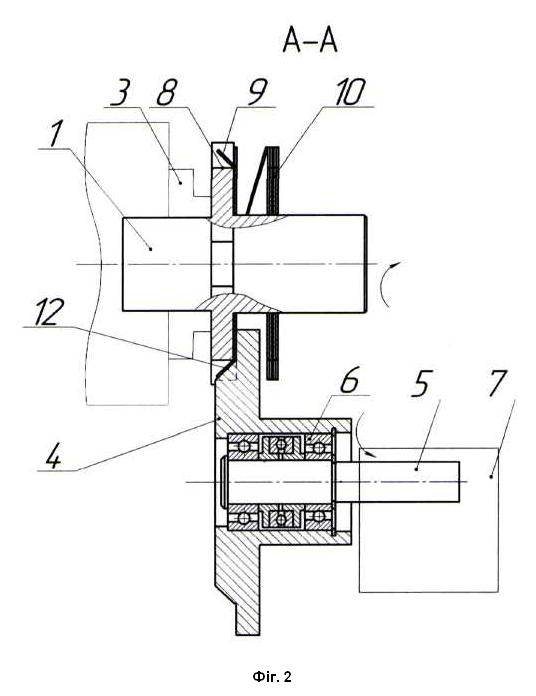

Спосіб виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках, що здійснюють за допомогою оправки, встановленої в патроні верстата, та формоутворюючого ролика, який відрізняється тим, що на оправку, на якій розташовують формувальну втулку, встановлюють спіраль шнека, а оправку встановлюють в патроні верстата, причому на зовнішній поверхні формувальної втулки періодично виконують вирізи для загинання в них лопатевих ножів-подрібнювачів гвинтової заготовки, а на зовнішній поверхні спіралі шнека виконують розрізи для виготовлення лопатей, крім того на лівій торцевій поверхні формоутворюючого ролика виконують вирізи та нахилені виступи, які відповідають формі лопатевих ножів-подрібнювачів, крім того формоутворюючий ролик встановлюють на валу в підшипниковій опорі з можливістю кругового обертання, який закріпляють в різцетримачі верстата, крім того виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках здійснюють шляхом введення формоутворюючого ролика у міжвитковий простір гвинтової заготовки і вмиканням в обертовий рух патрона верстата з оправкою, і у рух подачі різцетримача верстата з формоутворюючим роликом, що призводить до загинання лопатевих ножів-подрібнювачів у вирізи формувальної втулки за допомогою виступів формоутворюючого ролика.

Корисна модель належить до галузі обробки металів тиском і може мати широке практичне використання в машинобудуванні при виробництві спіралей шнеків для транспортування, подрібнення та змішування матеріалів в різних галузях економіки. Відомий як найближчий аналог спосіб виготовлення різнопрофільних спіралей шнеків, при якому здійснюють за допомогою оправки, встановленої в патроні верстата, та формоутворюючого ролика (Патент № 45677. Україна. "Спосіб виготовлення різнопрофільних спіралей шнеків" Васильків В.В. Бюл. № 4, 2002 p.). Основний недолік найближчого аналога - обмежені технологічні можливості при виготовленні лопатевих ножів-подрібнювачів на гвинтових заготовках. Задачею корисної моделі є вдосконалення способу виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках. Поставлена задача вирішується тим, що у способі виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках, що здійснюють за допомогою оправки, встановленої в патроні верстата, та формоутворюючого ролика, згідно з корисною моделлю, на оправку, на якій розташовують формувальну втулку, встановлюють спіраль шнека, а оправку встановлюють в патроні верстата, причому на зовнішній поверхні формувальної втулки періодично виконують вирізи для загинання в них лопатевих ножів-подрібнювачів гвинтової заготовки, а на зовнішній поверхні спіралі шнека виконують розрізи для виготовлення лопатей, крім того на лівій торцевій поверхні формоутворюючого ролика виконують вирізи та нахилені виступи, які відповідають формі лопатевих ножів-подрібнювачів, крім того формоутворюючий ролик встановлюють на валу в підшипниковій опорі з можливістю кругового обертання, який закріпляють в різцетримачі верстата, крім того виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках здійснюють шляхом введення формоутворюючого ролика у міжвитковий простір гвинтової заготовки і вмиканням в обертовий рух патрона верстата з оправкою, і у рух подачі різцетримача верстата з формоутворюючим роликом, що призводить до загинання лопатевих ножів-подрібнювачів у вирізи формувальної втулки за допомогою виступів формоутворюючого ролика. Спосіб виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках пояснено на кресленнях, де: на Фіг. 1 - головний вигляд, на Фіг. 2 - вигляд по А-А на Фіг. 1, на Фіг. 3 - вигляд в аксонометричній проєкції. Спосіб виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках реалізується наступним чином. На оправці 1 розташовують формувальну втулку 2 і оправку 1 жорстко встановлюють в патроні верстата 3. Для реалізації способу також використовується формоутворюючий ролик 4, який встановлюють на валу 5 паралельно до оправки 1 в підшипниковий опорі 6 з можливістю кругового обертання, а вал 5 закріпляють в різцетримачі верстата 7. На зовнішній поверхні формувальної втулки 2 періодично виконують вирізи 8, для загинання в них лопатевих ножів-подрібнювачів 9 гвинтової заготовки 10, яку розташують на оправці 1. На торцевій поверхні формоутворюючого ролика 4 виконують вирізи 11 та нахилені виступи 12, які відповідають формі лопатевих ножів-подрібнювачів 9. Виготовлення лопатевих ножів-подрібнювачів 9 на гвинтовій заготовці 10 здійснюють шляхом введення формоутворюючого ролика 4 у міжвитковий простір гвинтової заготовки 10 і вмиканням в обертовий рух патрона верстата 3 з оправкою 1, і у рух подачі різцетримача верстата 7 з формоутворюючим роликом 4, що призводить до загинання лопатевих ножів-подрібнювачів 9 у вирізи 8 формувальної втулки 2 за допомогою виступів 12 формоутворюючого ролика 4. Приклад виконання способу виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках відображено в таблиці. Таблиця Приклад виконання способу виготовлення лопатевих ножів-подрібнювачів нагвинтових заготовках№Частота обертання, оправи, об/хвПовздовжня подача ролика, мм/обДіаметр оправи, ммВисота спіралі, ммТовщина заготовки, ммКут загину ножів-подрібнювачів, град.Кут загину лопаті, град.110…300,830…5030…500,80…901…4527,5…251,035…7530…751,00…9012…5036…201,540…10030…1001,50…9015…5545…182,045…15030…1502,00…9015…6554…153,050…25030…2503,00…9015…75 До переваг запропонованого способу належить розширення технологічних можливостей пристрою за рахунок забезпечення можливості виготовлення лопатевих ножів-подрібнювачів на гвинтових заготовках.
