ПНЕВМАТИЧНИЙ ЕЛЕМЕНТ І-І ТА І-І

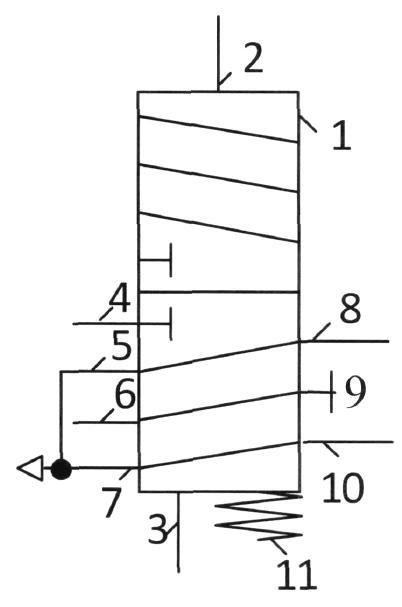

Пневматичний елемент І-І та І-І, що містить двопозиційний семилінійний розподільник, верхній та нижній канали управління, нормально закритий вхідний канал, верхній, середній та нижній нормально відкриті вхідні канали, у вихідному положенні з'єднані з верхнім, середнім та нижнім вихідними каналами, відповідно, верхній вхідний нормально відкритий канал з'єднаний з атмосферою, а середній вихідний канал заглушений, та пружину повернення розподільника у вихідне положення, який відрізняється тим, що верхній нормально відкритий вхідний канал з'єднаний з нижнім нормально відкритим вхідним каналом.

Корисна модель належить до пневмоавтоматики і призначена для реалізації двох логічних функцій I-І та I-І в пневматичних дискретних системах високого тиску. Відомий пневматичний логічний пристрій, що реалізує дві логічні функції I-І та АБО-І (див. 1). Однак він не реалізує двох логічних функцій I-І та I-І. Найбільш близьким за своєю суттю є пневматичний логічний пристрій, що реалізує дві логічні функції I-І та АБО-АБО (див. 2). Цей пристрій містить двопозиційний розподільник, один канал управління, інший канал управління з пружиною, верхній нормально відкритий канал, з'єднаний з атмосферою та у вихідному положенні - з верхнім вихідним каналом, нормально закритий канал, при цьому розподільник є семилінійним, середній нормально відкритий канал, з'єднаний з нормально закритим каналом, заглушений, а нижній нормально відкритий канал з'єднаний з тиском та у вихідному положенні - з нижнім вихідним каналом. Недоліком пристрою є те, що він не реалізує двох логічних функцій I-І та I-І. В основу корисної моделі поставлена задача розширення галузі використання пневматичного логічного пристрою. Поставлена задача вирішується тим, що у схемі пневматичного елемента I-І та 1-І, що містить двопозиційний семилінійний розподільник, верхній та нижній канали управління, нормально закритий вхідний канал, верхній, середній та нижній нормально відкриті вхідні канали, у вихідному положенні з'єднані з верхнім, середнім та нижнім вихідними каналами, відповідно, верхній вхідний нормально відкритий канал з'єднаний з атмосферою, а середній вихідний канал заглушений, та пружину повернення розподільника у вихідне положення, згідно з корисною моделлю, верхній нормально відкритий вхідний канал з'єднаний з нижнім нормально відкритим вхідним каналом. На кресленні зображена схема пневматичного елемента I-І та І-І, який містить двопозиційний семилінійний розподільник 1, верхній 2 та нижній 3 канали управління, нормально закритий вхідний канал 4, верхній 5, середній 6 та нижній 7 нормально відкриті вхідні канали, у вихідному положенні з'єднані з верхнім 8, середнім 9 та нижнім 10 вихідними каналами, відповідно, верхній вхідний нормально відкритий канал 5з'єднаний з атмосферою, а середній вихідний канал 9 заглушений, та пружину 11 повернення розподільника 1 у вихідне положення, верхній нормально відкритий вхідний канал 5 з'єднаний з нижнім нормально відкритим вхідним каналом 7 та з атмосферою. Робота пневматичного елемента I-І та I-І відбувається в такий спосіб. При подачі в канал 2 сигналу х1=1, в канал 3 сигналу х2=1, а в канал 4 сигналу х3=1, на виході 8 реалізується функція . При подачі в канал 2 сигналу х1=1, в канал 3 сигналу х2=1, а в канал 6 сигналу х4=1; на виході 10 реалізується функція.Таким чином, пневматичний елемент I-І та I-І реалізує дві логічні функції I-І та I-І. Використання корисної моделі дозволяє створити пневматичний елемент I-І та I-І, розширити галузі використання пневматичного логічного пристрою. Джерела інформації: 1. Патент UA159138, F15B 11/12. Опубл. в бюл. винаходів №18 від 30.04.2025. 2. Патент UA158430, F15B 11/12. Опубл. в бюл. винаходів №6 від 05.02.2025.
