СПОСІБ ВИЗHАЧЕHHЯ ОКРЕМИХ ЗHАЧЕHЬ АМПЛІТУДHО-ФАЗОВОЇ ЧАСТОТHОЇ ХАРАКТЕРИСТИКИ ВСЕРЕЖИМHОГО ВІДЦЕНТРОВОГО РЕГУЛЯТОРА ЧАСТОТИ ОБЕРТАHHЯ КОЛІHЧАТОГО ВАЛА ТРАКТОРHОГО ДИЗЕЛЬHОГО ДВИГУHА

ОФІЦІЙНІ ВІДОМОСТІ

Винахід

оновлено 25.10.2018

Назва: СПОСІБ ВИЗHАЧЕHHЯ ОКРЕМИХ ЗHАЧЕHЬ АМПЛІТУДHО-ФАЗОВОЇ ЧАСТОТHОЇ ХАРАКТЕРИСТИКИ ВСЕРЕЖИМHОГО ВІДЦЕНТРОВОГО РЕГУЛЯТОРА ЧАСТОТИ ОБЕРТАHHЯ КОЛІHЧАТОГО ВАЛА ТРАКТОРHОГО ДИЗЕЛЬHОГО ДВИГУHА
Номер реєстрації: 33
Номер заявки: 2808934
Стан запису: Винаходи · код 2
Дата подання: 08 серпня 1979
Дата реєстрації: 30 листопада 1992
Дата публікації: Не оприлюднено
Класифікація: F02D1/08

КОРОТКИЙ ОПИС

Реферат

Спосіб визначення окремих значень амплітудно-фазової частотної характеристики всережимного відцентрового регулятора частоти обертання колінчатого вала тракторного дизельного двигуна включає задання частоти обертання валика регулятора, з'єднання важеля управління регулятора з імітатором гармонічних коливань і реєстрацію коливань важеля керування і позиционуючого органа паливного насоса. З метою підвищення точності регулятор попередньо приєднується до двигуна, що виводиться послідовно на режим холостого ходу і номінальної частоти обертання для досягнення валиком регулятора заданої частоти обертання. Потім приєднується до імітатора дозуючий орган і реєструються його коливання як реакція на вимушені гармонічні коливання частоти обертання колінчатого вала.

Показати формулу

Формула изобретения Способ определения частных значений амплитудно-фазовой частотной характеристики всережимного центробежного регулятора частоты вращения коленчатого вала тракторного дизельного двигателя, характеризующийся тем, что задают частоту вращения валика регулятора, соединяют рычаг управления регулятора с имитатором гармонических колебаний и регистрируют колебания рычага управления и позирующего органа топливного насоса, отличающийся тем, что, с целью повышения точности, регулятор предварительно подсоединяют к двигателю, который выводят последовательно на режим холостого хода и номинальной частоты вращения для достижения валиком регулятора заданной частоты вращения, после чего подсоединяют к имитатору дозирующий орган и регистрируют его колебания как реакции на вынужденные гармонические колебания частоты вращения коленчатого вала.

РИСУНКИ З ОФІЦІЙНОГО ОПИСУ

Технічні рисунки

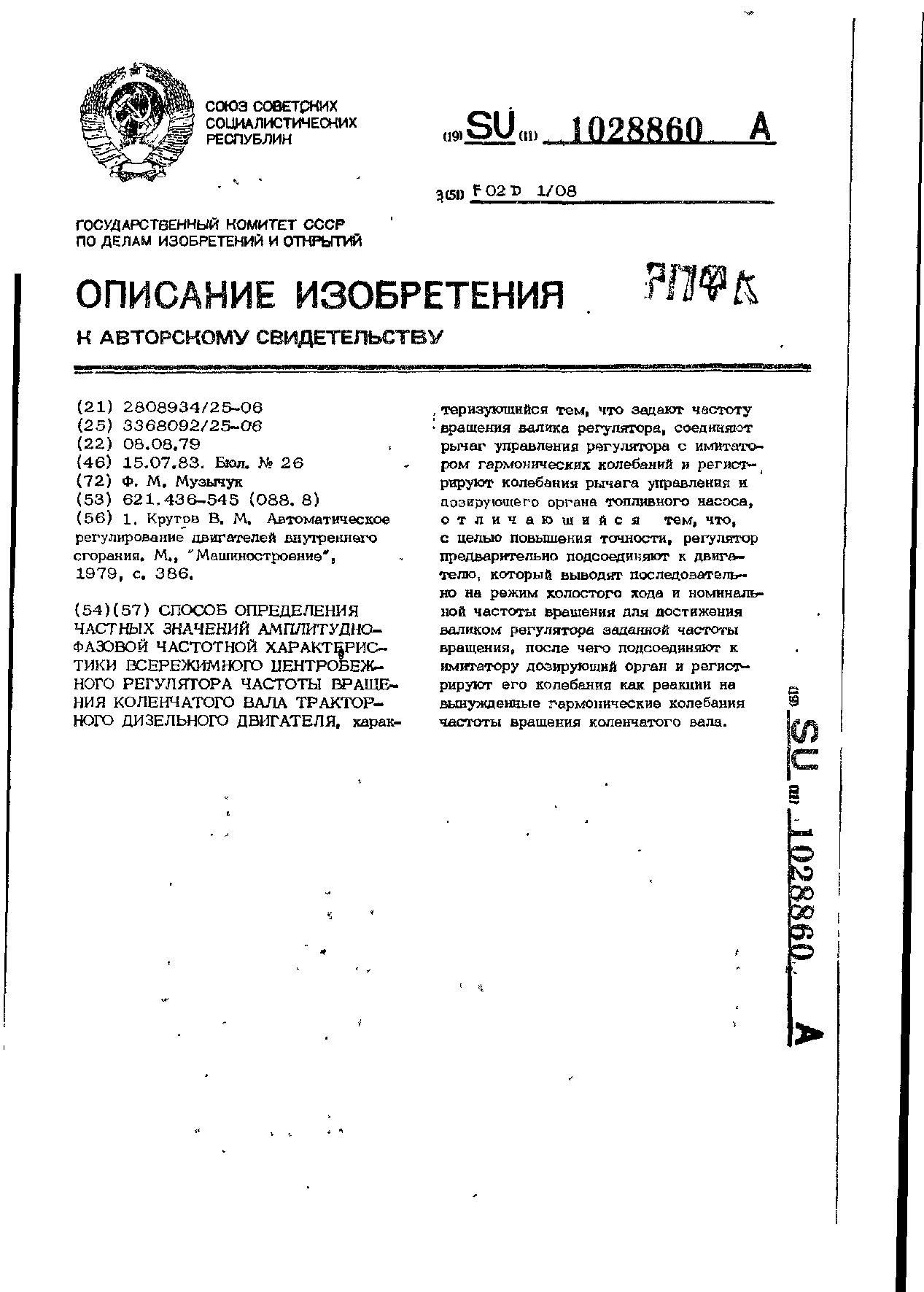

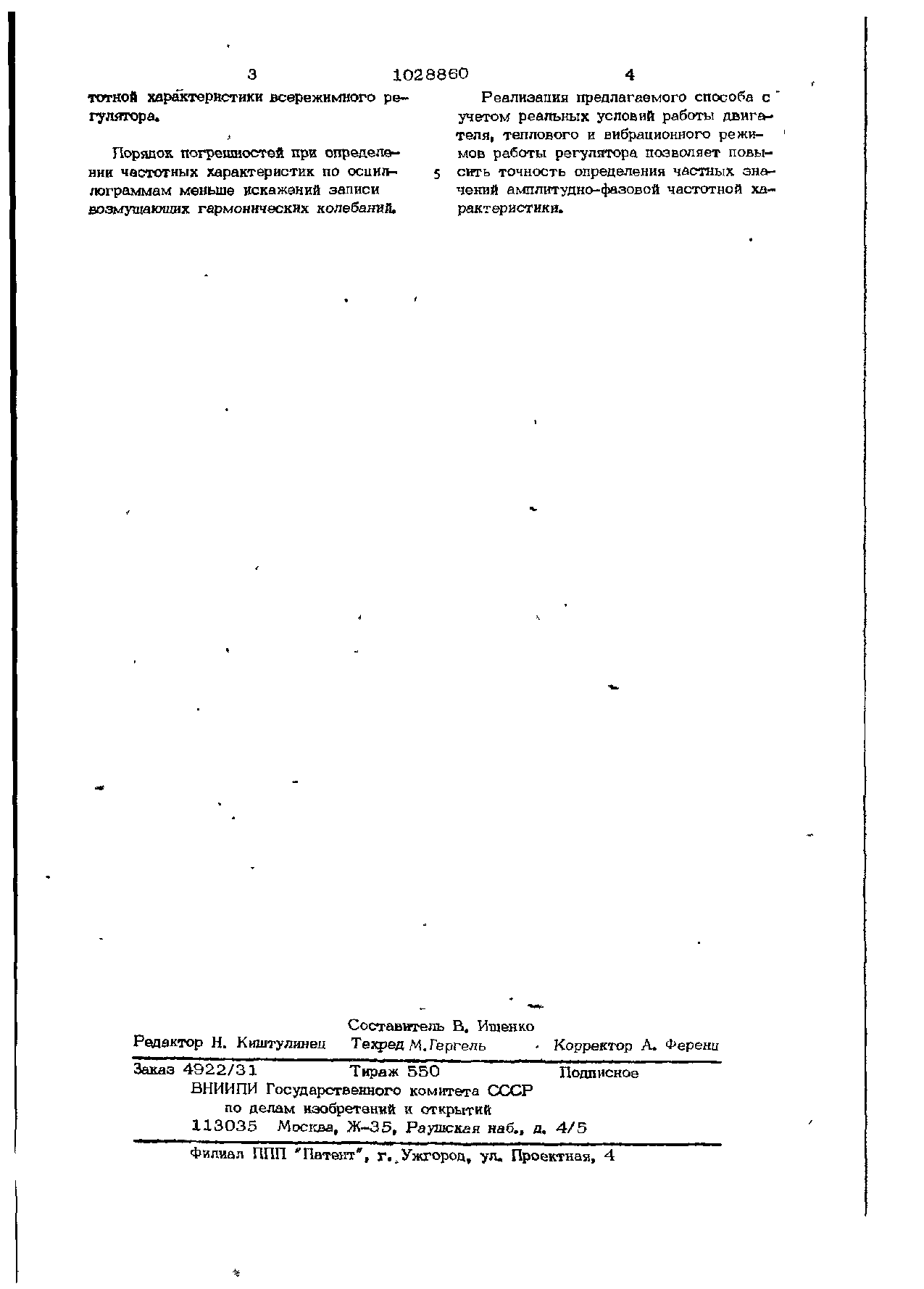

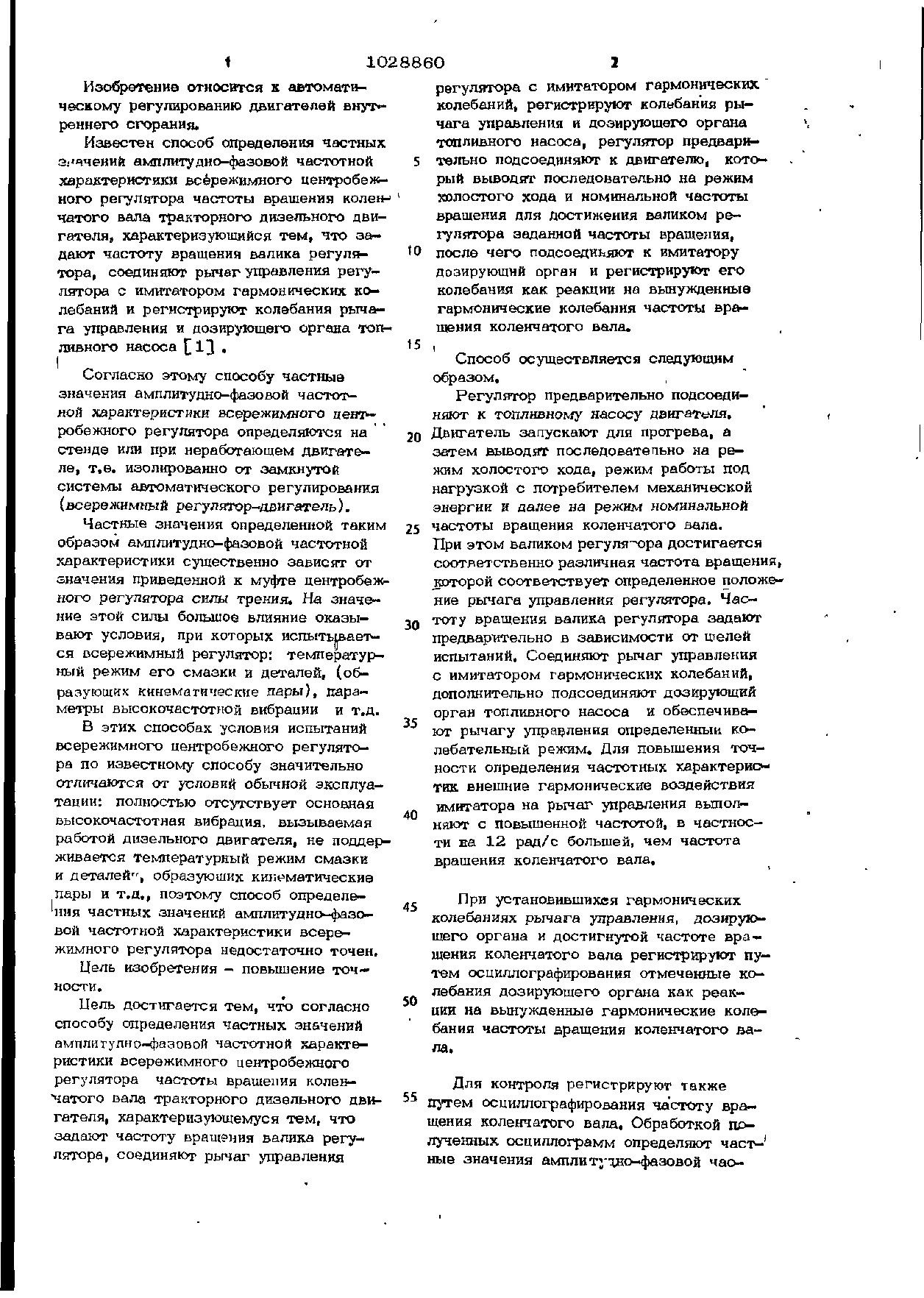

Винахід «СПОСІБ ВИЗHАЧЕHHЯ ОКРЕМИХ ЗHАЧЕHЬ АМПЛІТУДHО-ФАЗОВОЇ ЧАСТОТHОЇ ХАРАКТЕРИСТИКИ ВСЕРЕЖИМHОГО ВІДЦЕНТРОВОГО РЕГУЛЯТОРА ЧАСТОТИ ОБЕРТАHHЯ КОЛІHЧАТОГО ВАЛА ТРАКТОРHОГО ДИЗЕЛЬHОГО ДВИГУHА», патент №33 — зображення 1
