МОЛОТОК МЛИНА-ДРОБАРКИ КАРПЕНКА

Молоток млина-дробарки, який виконаний прямокутної форми у вигляді смуги, на одній кінцевій частині якої є отвір для кріплення молотка, а на другій - робоча частина для подрібнення матеріалу, який відрізняється тим, що ділянка смуги між отвором для кріплення і кінцевою робочою частиною виконана перфорованою, причому дробильні отвори перфорації розміщені в шаховому порядку рядами, які паралельні поздовжній бічній поверхні молотка.

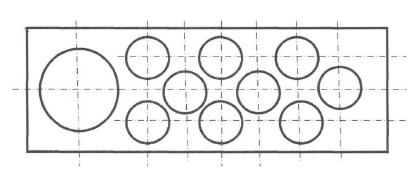

Молоток млина-дробарки (далі молоток) належить до галузі машинобудування і використовується у молоткових млинах і дробарках (наприклад в млині ПУ № 121070) для подрібнення матеріалів, зокрема зерна. Відомий виріб виконаний прямокутної форми у вигляді смуги, на одній кінцевій частині якої є отвір для кріплення молотка, а на другій - робоча частина для подрібнення матеріалу (ПУ № 98901). В таких молотках подрібнює тільки передня по ходу брівка, а середня плоска частина смуги в процесі подрібнення не задіяна, бо матеріал тільки треться об площину, що збільшує енергозатрати і непотрібне нагрівання та зменшує продуктивність і якість подрібнення. У винаході вирішується задача підвищення ефективності роботи молотків. Задача вирішується тим, що ділянка смуги між отвором для кріплення і кінцевою робочою частиною виконана перфорованою, причому дробильні отвори перфорації розміщені в шаховому порядку рядами, які паралельні поздовжній бічній поверхні молотка. На кресл. показаний молоток у плані. Новий молоток виготовлений зі смуги, на одній кінцевій частині якої виконано отвір для кріплення молотка, а на другій - робоча частина для подрібнення матеріалу. Середня за довжиною ділянка смуги між отвором і робочою частиною виконана перфорованою. Отвори перфорації круглі та менші за отвір кріплення молотка, але можуть бути квадратними, трикутними, іншої форми та орієнтації, розміщуватися рядами паралельно бічній поверхні молотка в шаховому порядку і з перекриттям, що виключає пропуски між отворами паралельних рядів і збільшує загальну довжину та кількість подрібнювальних брівок молотка. При роботі молоток рухається в перпендикулярному довжині напрямку і передніми по ходу брівками бокової поверхні молотка та задніми брівкам отворів перфорацій дробить без пропусків матеріал, який надходить в зону їх дії. В результаті збільшення дробильних брівок за рахунок перфорації середньої ділянки молотка та перекриття її отворів збільшуються ефективність його роботи, продуктивність і якість подрібнення матеріалу, зменшуються енергозатрати та нагрівання. Додатково зменшується потреба в кількості молотків і їх маса та сила удару при зустрічі зі сторонніми предметами, що також підвищує надійність роботи.
